Configuración de TR0-69

¿Cómo configurar la WAN IP de INTERNET mediante TR-069 en AdminOLT?

El presente manual describe el procedimiento para configurar la WAN IP del servicio de INTERNET utilizando el servidor TR-069, desde la creación del Line Profile en la OLT hasta la modificación del nombre y la contraseña de la red WiFi en la ONU.

Alcance

Este procedimiento aplica para la provisión remota de configuraciones en ONUs mediante TR-069 desde la plataforma AdminOLT.

Nota

El Line Profile es requerido únicamente en OLT Huawei. En OLT ZTE no es necesario este paso.

Información importante

En este procedimiento se utiliza la VLAN 1502 como VLAN de INTERNET. Esta VLAN debe estar creada en el router y permitida (tagged) en el puerto uplink de la OLT.

Procedimiento

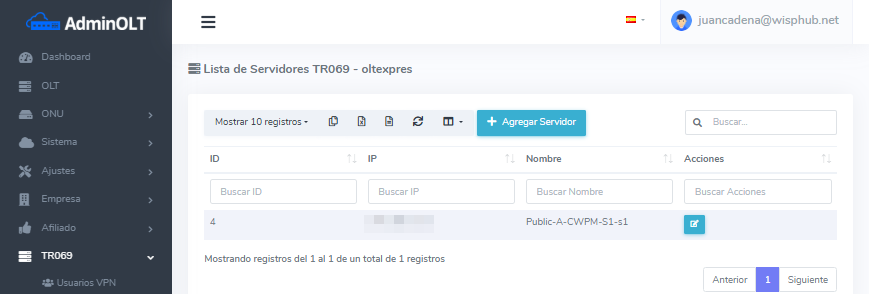

1 Verificar que el servidor TR-069 se encuentre activo

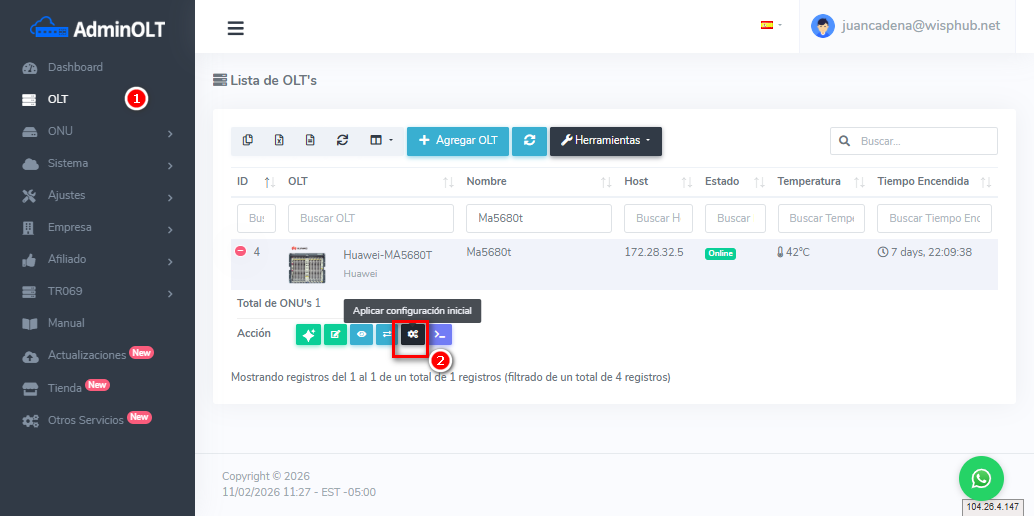

2 Enviar la configuración inicial para crear el Profile (solo Huawei)

Estado previo a la configuración inicial:

Estado posterior a la aplicación de la configuración inicial:

3 Autorizar la ONU desde el sistema

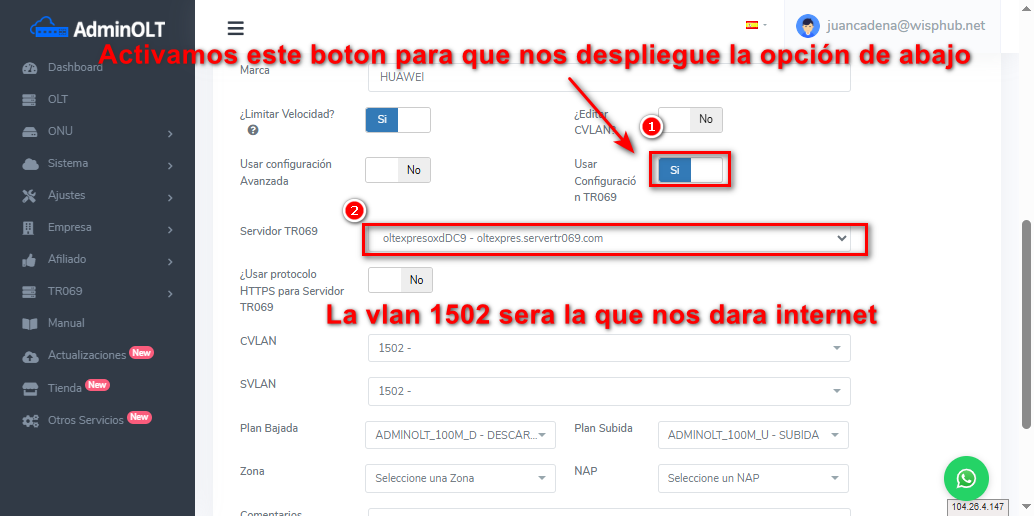

4 Autorizar la ONU con TR-069 y seleccionar el servidor correspondiente

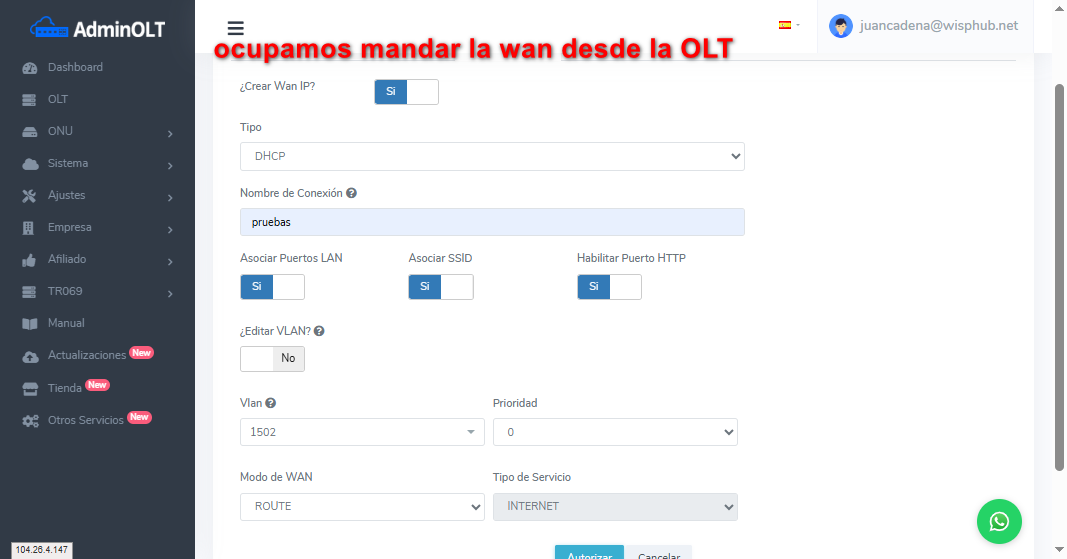

5 Crear la WAN del servicio de INTERNET utilizando la VLAN 1502

Advertencia

Si la VLAN 1502 no se encuentra permitida en el uplink de la OLT o no está configurada en el router, la ONU podrá crear la WAN, pero no tendrá salida a Internet.

Validaciones

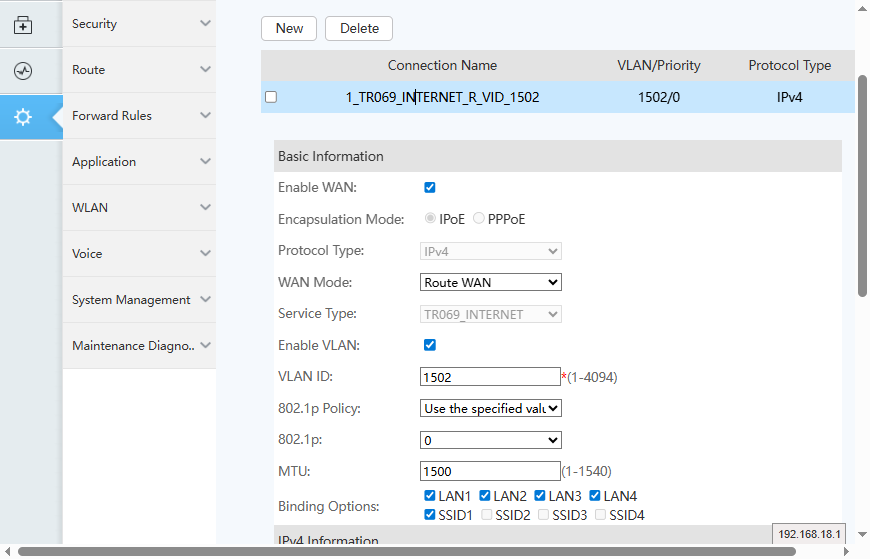

6.1 Confirmar que la WAN IP fue creada (Servicio INTERNET – VLAN 1502)

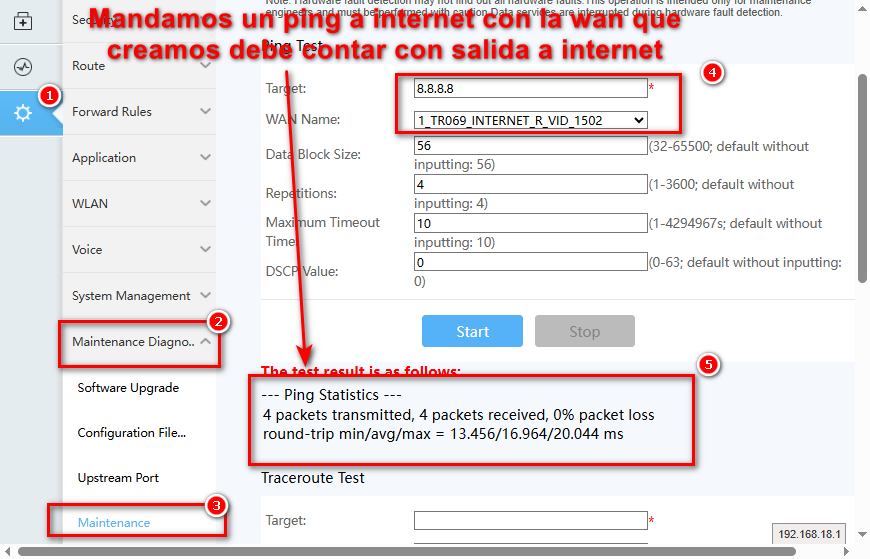

6.2 Verificar que la ONU tenga salida a Internet

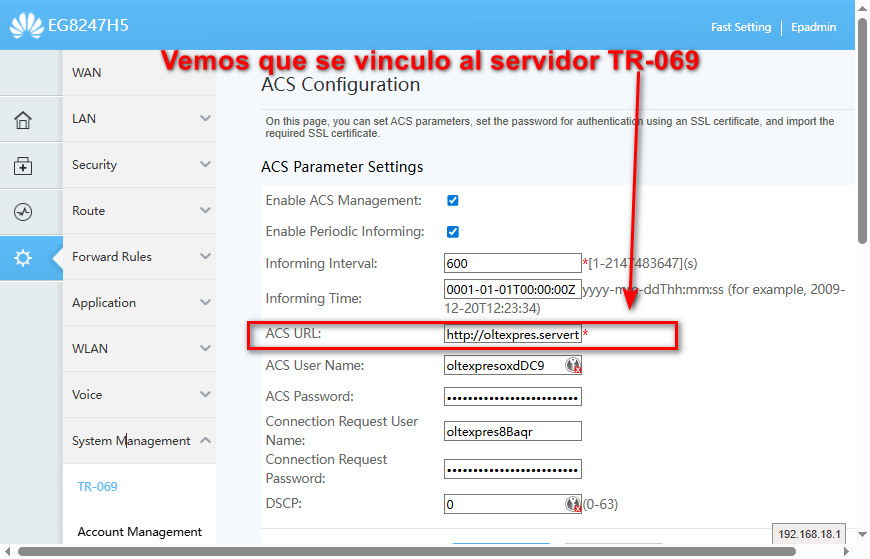

6.3 Validar que la URL del servidor TR-069 se encuentre configurada

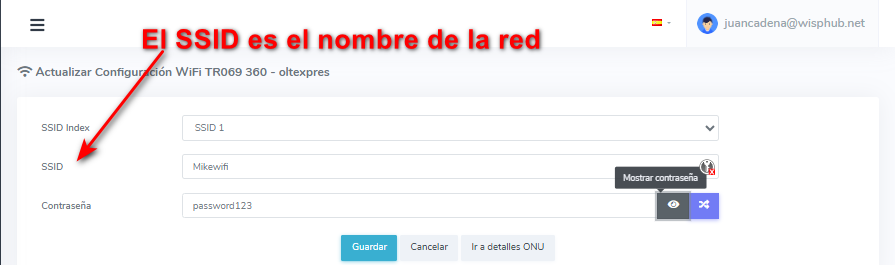

7 Modificar el nombre de la red WiFi y la contraseña mediante TR-069

8 Guardar la configuración de la red WiFi

9 Aplicar las configuraciones TR-069 para ejecutar los cambios en la ONU

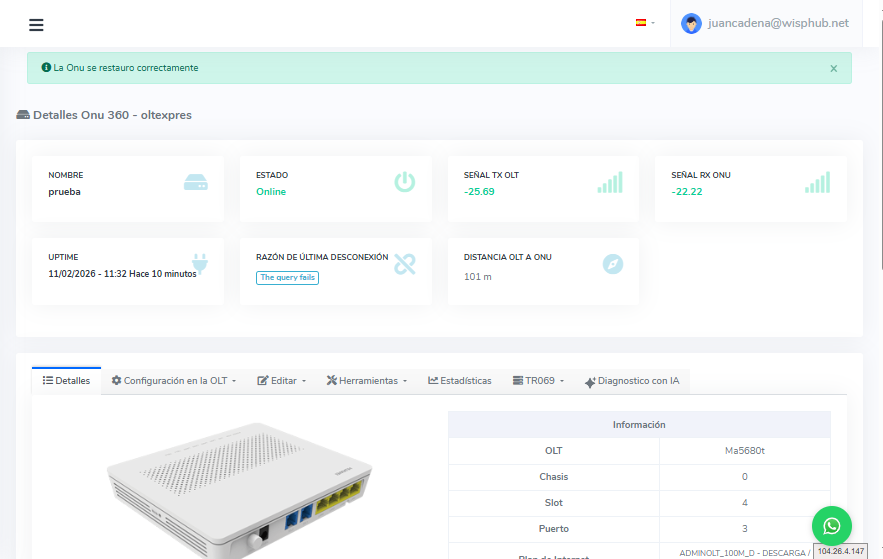

10 Reiniciar la ONU para validar la aplicación de las configuraciones TR-069

Proceso automático

Una vez aplicadas las configuraciones desde el servidor TR-069, la ONU realizará un reinicio automático para completar la provisión de los parámetros.

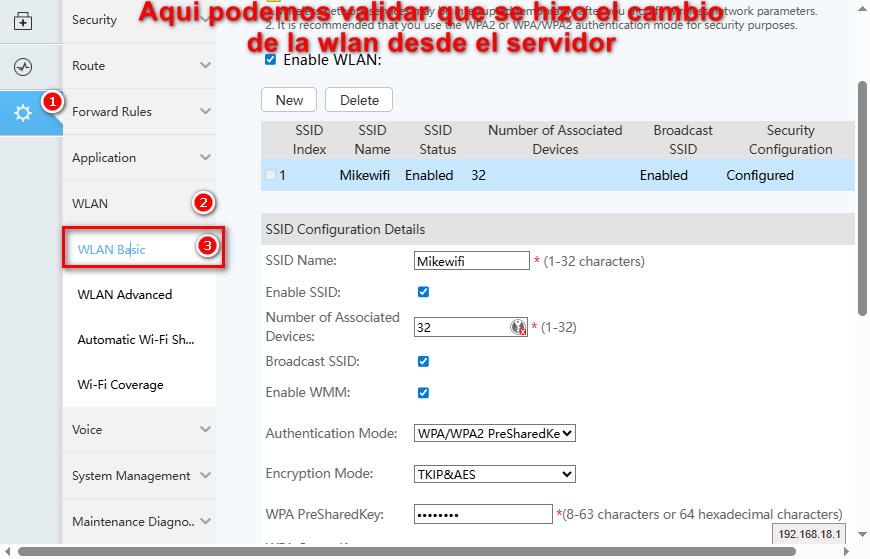

11 Verificar que la red WiFi refleje el nuevo nombre configurado

Después del reinicio, se podrá observar que la red WiFi de la ONU muestra el nuevo nombre (SSID) configurado mediante TR-069.

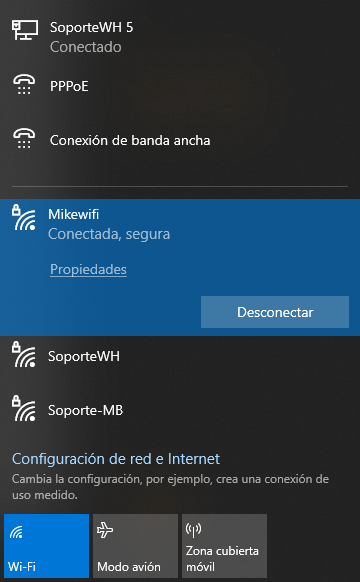

12 Confirmar el cambio desde el dispositivo del usuario

Desde un equipo conectado a la red inalámbrica se podrá validar el nuevo nombre de la red WiFi en el adaptador de red del dispositivo.
