Configuración de TR0-69

¿Cómo configurar la WAN IP de INTERNET mediante TR-069 en AdminOLT?

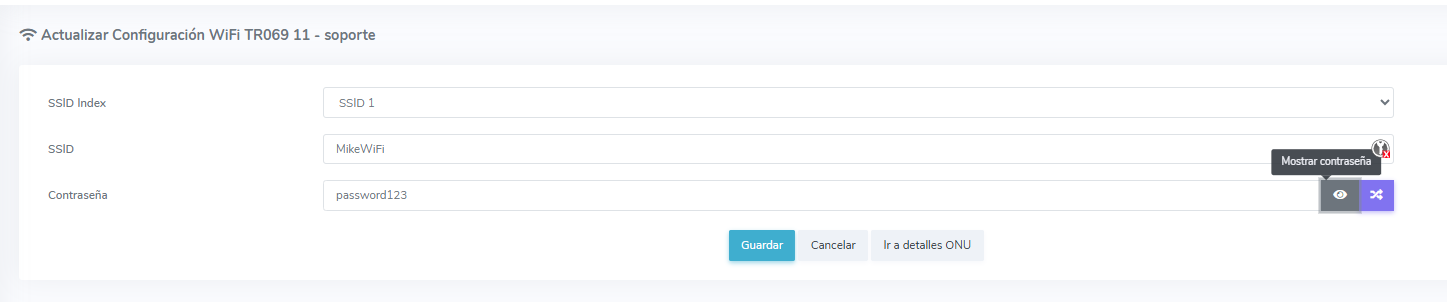

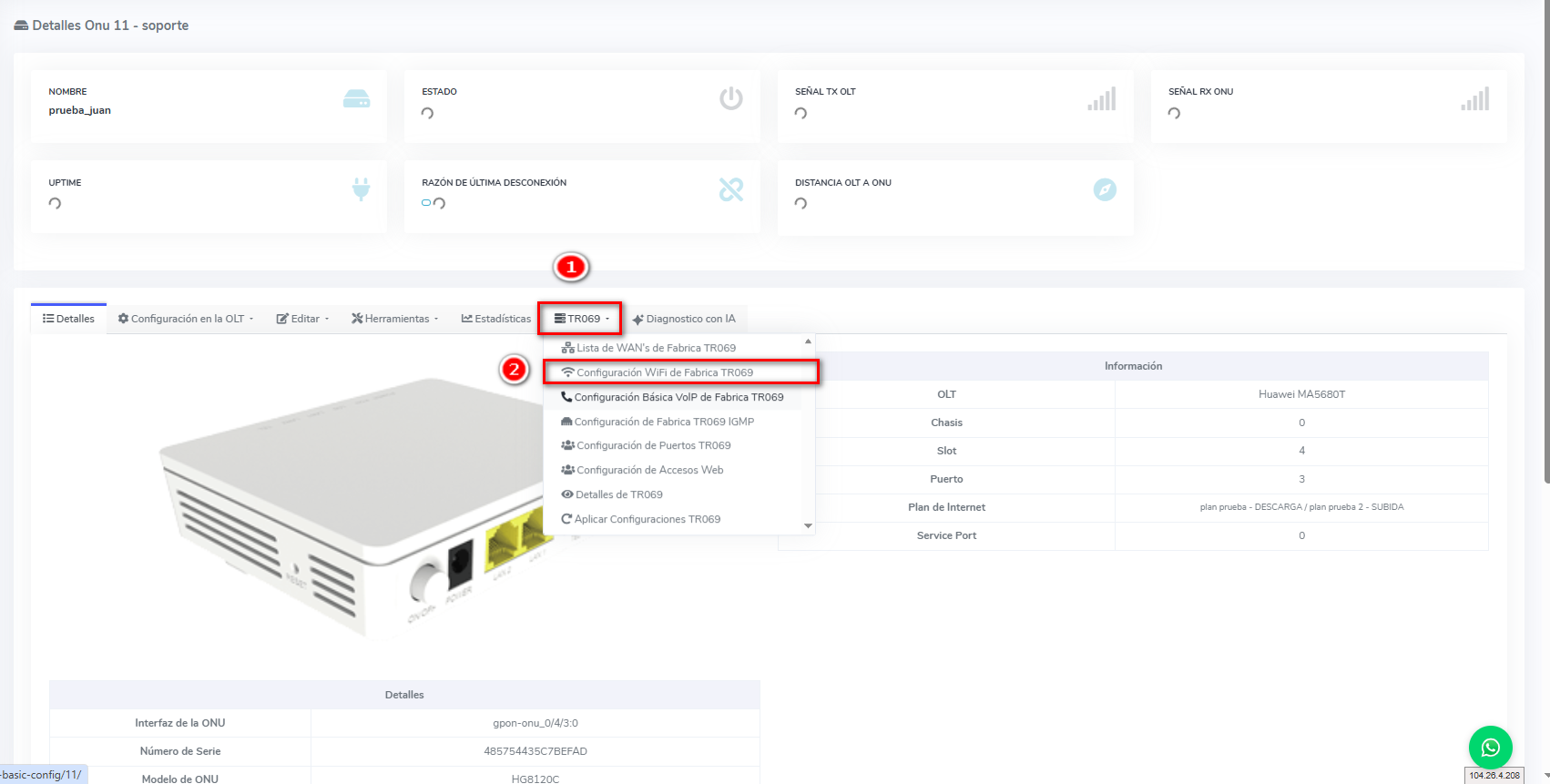

El presente manual describe el procedimiento para configurar la WAN IP del servicio de INTERNET utilizando el servidor TR-069, desde la creación del Line Profile en la OLT hasta la modificación del nombre y la contraseña de la red WiFi en la ONU.

Alcance

Este procedimiento aplica para la provisión remota de configuraciones en ONUs mediante TR-069 desde la plataforma AdminOLT.

Nota

El Line Profile es requerido únicamente en OLT Huawei. En OLT ZTE no es necesario este paso.

Información importante

En este procedimiento se utiliza la VLAN 1502 como VLAN de INTERNET. Esta VLAN debe estar creada en el router y permitida (tagged) en el puerto uplink de la OLT.

Procedimiento

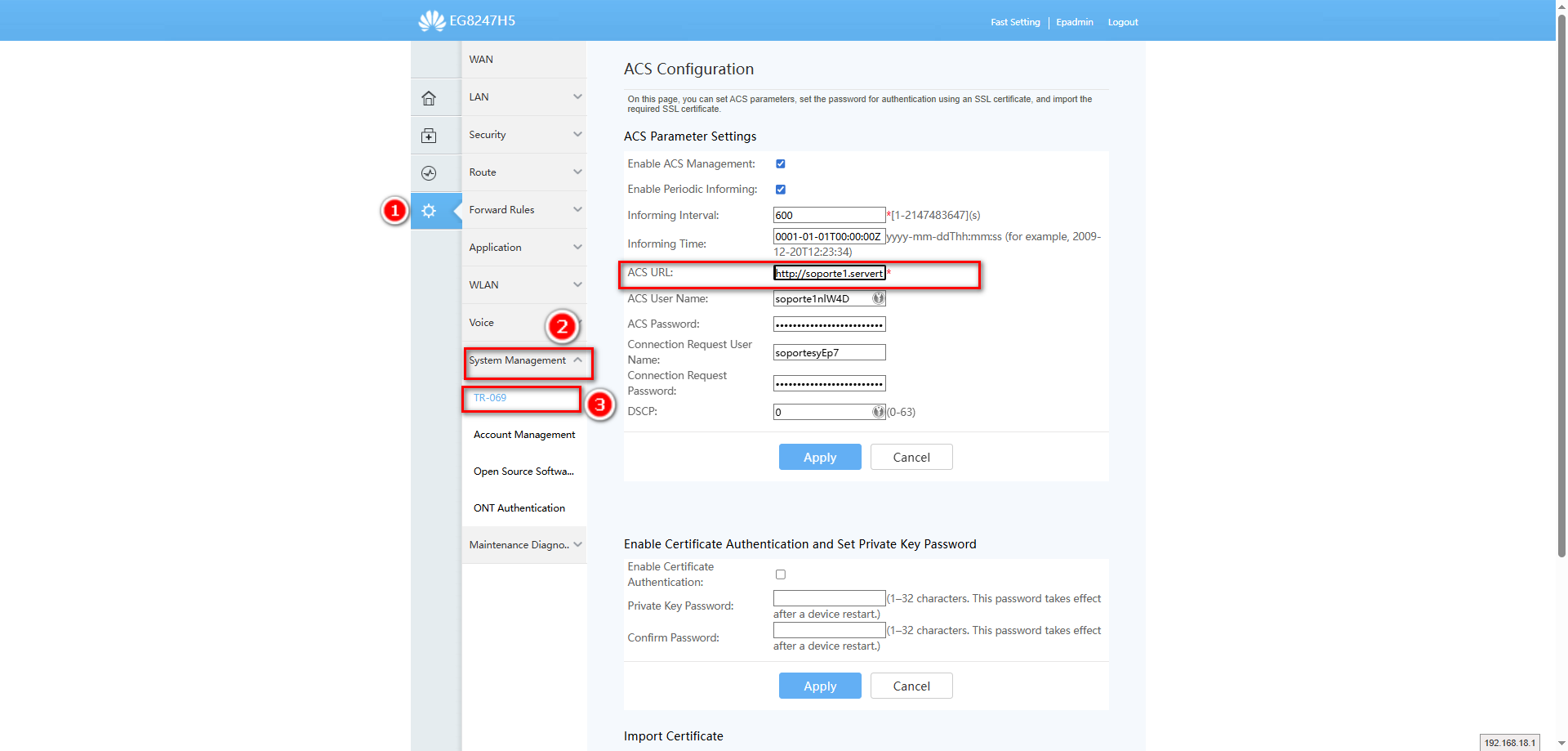

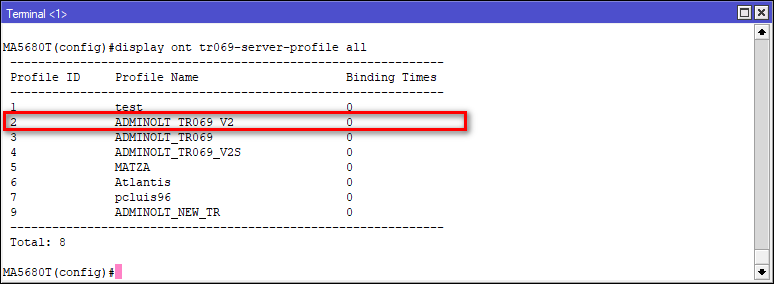

1 Verificar que el servidor TR-069 se encuentre activo

2 Enviar la configuración inicial para crear el Profile (solo Huawei)

Estado previo a la configuración inicial:

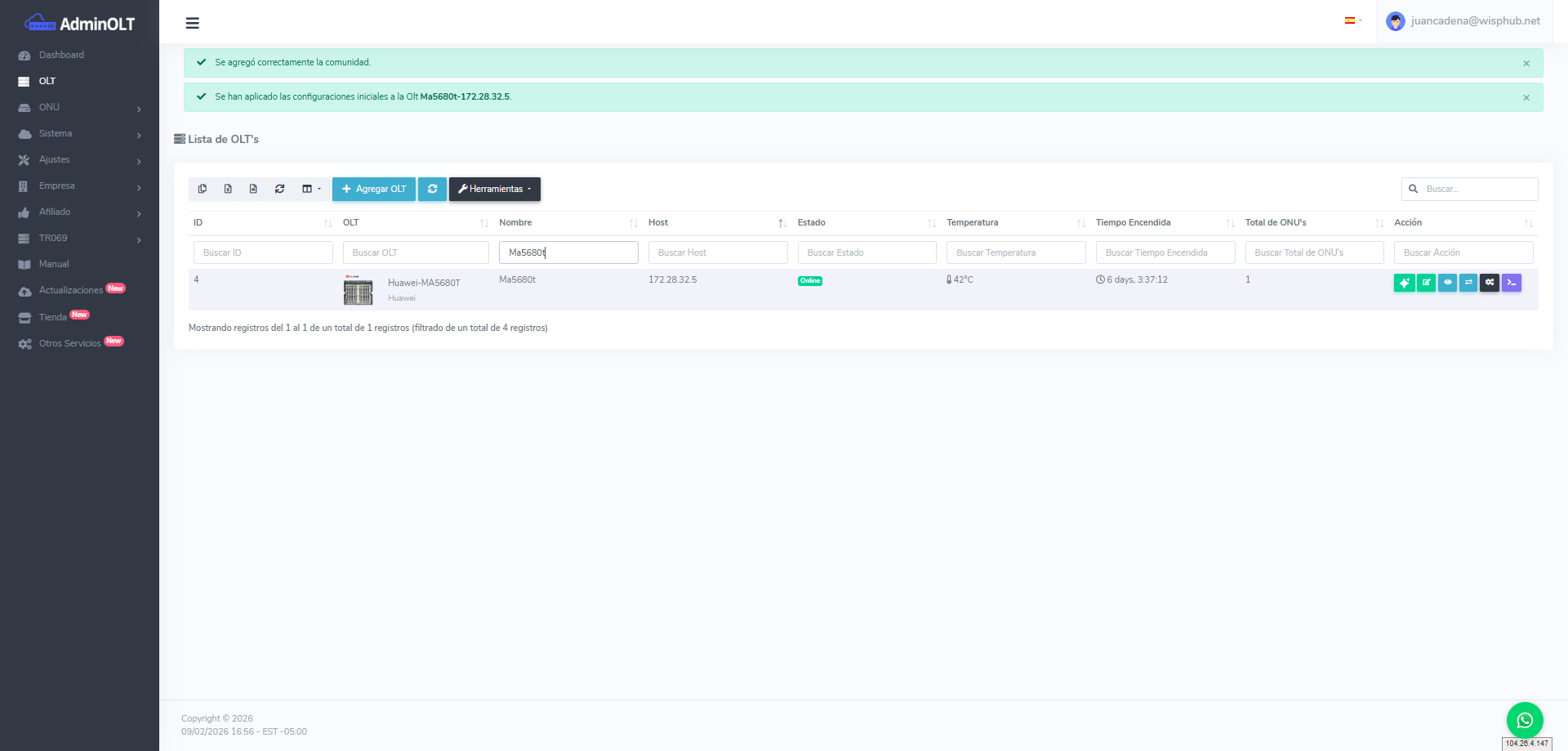

Estado posterior a la aplicación de la configuración inicial:

3 Autorizar la ONU desde el sistema

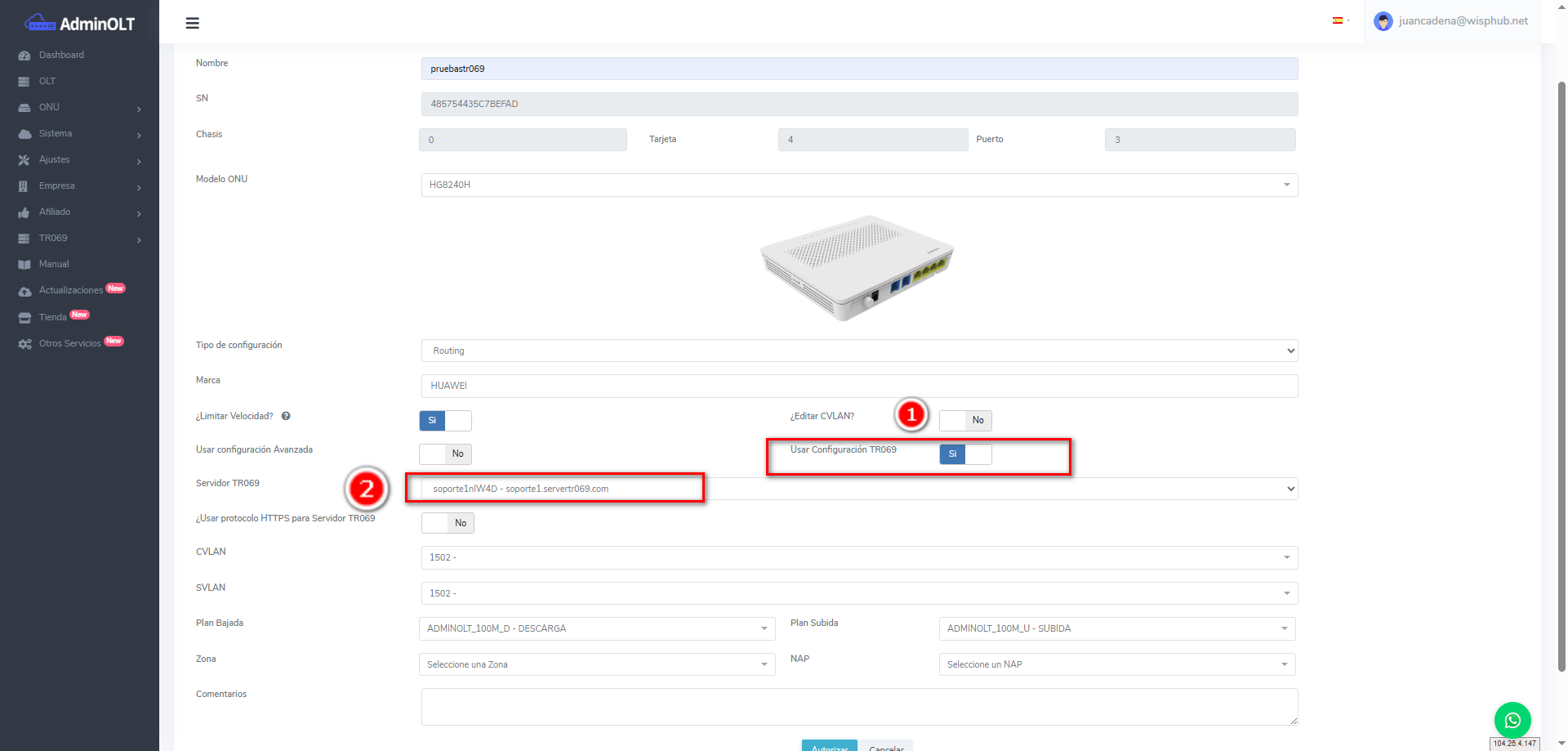

4 Autorizar la ONU con TR-069 y seleccionar el servidor correspondiente

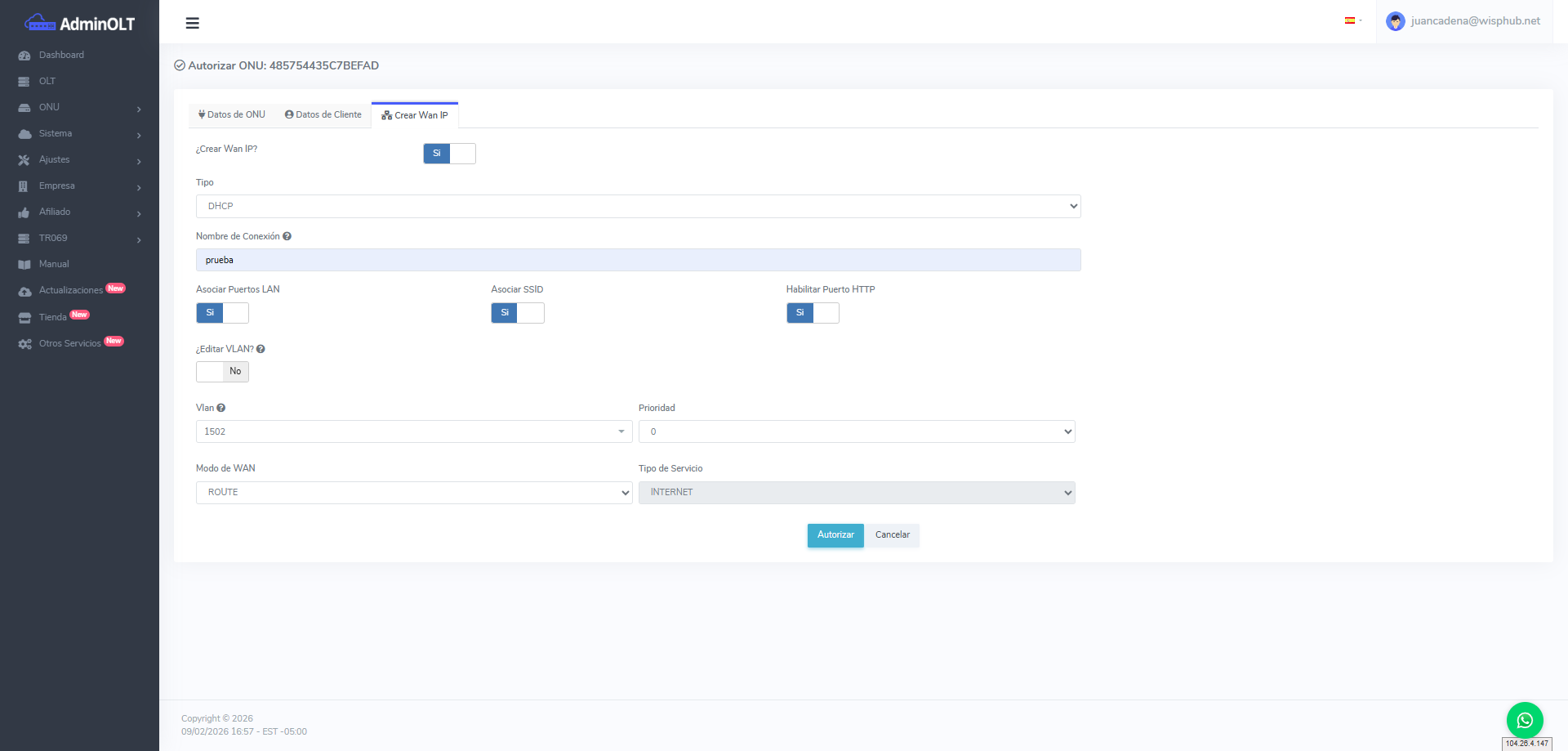

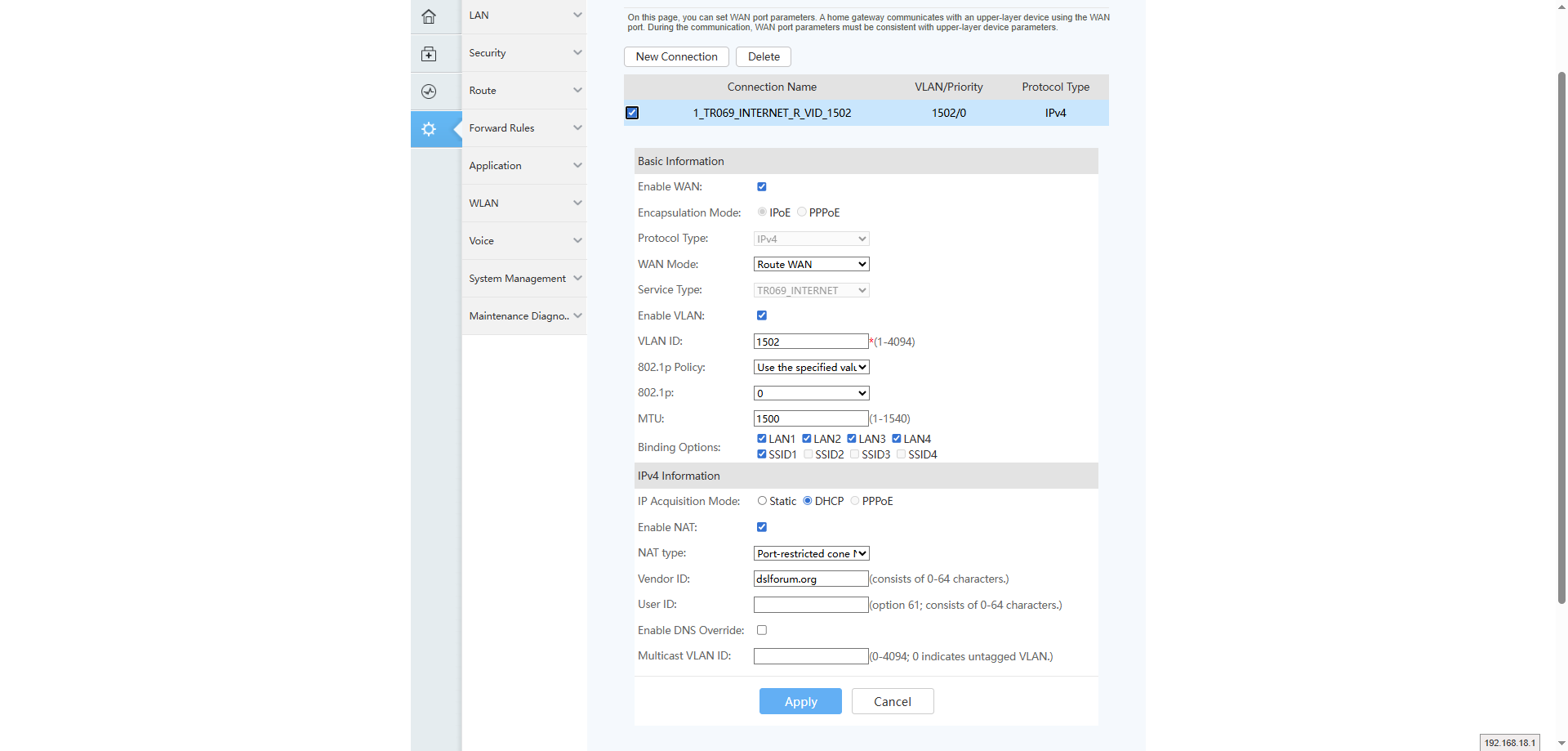

5 Crear la WAN del servicio de INTERNET utilizando la VLAN 1502

Advertencia

Si la VLAN 1502 no se encuentra permitida en el uplink de la OLT o no está configurada en el router, la ONU podrá crear la WAN, pero no tendrá salida a Internet.
