Configuración Inicial OLT Nueva - C-Data

Nota

Los siguientes pasos a seguir son para una OLT C-Data nueva o que se encuentre restablecida a sus valores de fábrica.

Para tener más clara como se estructura la conexión de la OLT al momento de realizar la configuración, puede apoyarse del siguiente diagrama, sobre como realizar la conexión física.

Pasos para configurar OLT Nueva

Datos de Acceso

Usuario: root
Contraseña: admin
Ip Default: 192.168.1.100

1 Debemos comprobar que tengamos salida a internet

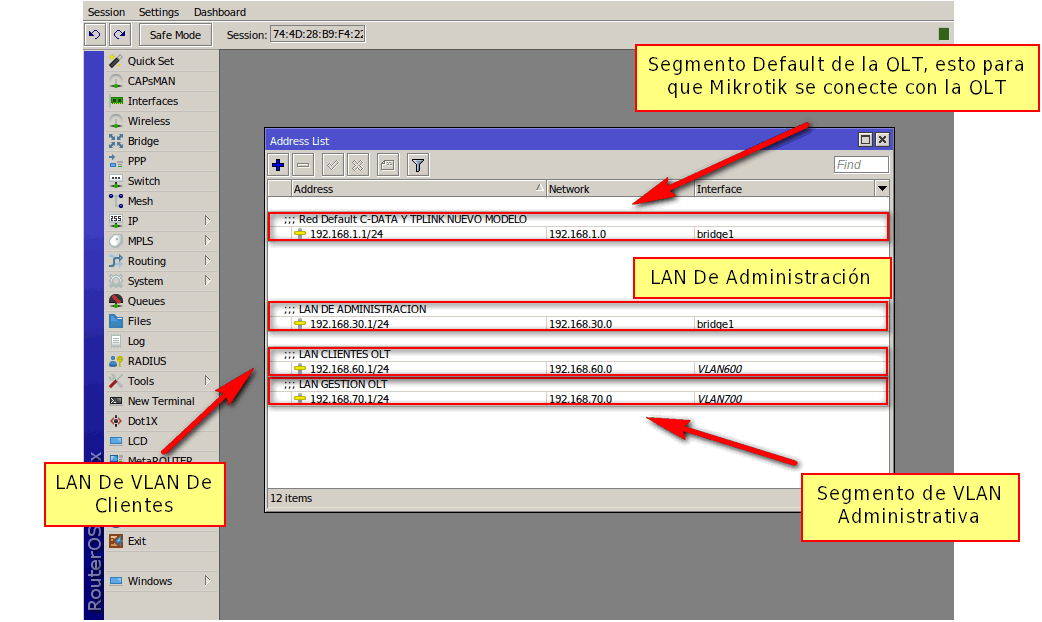

2 Debemos tener agregadas nuestro Vlan, LAN de Administración y LAN de Segmento de Clientes. Para más información puede leer el manual Configuración en RouterBoard MikroTik para OLT C-Data

3 Debemos probar la conexión con la OLT con la ip default que se asignó

4 Habilitamos Web Server de la OLT

Nos conectamos por telnet a nuestra OLT desde nuestro Router


system telnet 192.168.1.100

Habilitamos el web server, con los siguientes comandos


OLT> enable

OLT# config

OLT(config)# web server enable

5 Cambiamos IP Default de la OLT

Nueva IP

En este paso cambiaremos la IP Default de la OLT, por una de nuestra LAN de Administración, la cual para este ejemplo debe ser del rango 192.168.30.1/24, para este caso caso le pondremos la IP 192.168.30.70, podemos usar los siguientes comandos para hacer dicha modificación.

Debemos iniciar sesion por telnet


OLT> enable

OLT# config

OLT(config)# interface mgmt

OLT(config-interface-mgmt)# ip address 192.168.30.70 255.255.255.0

Esto nos sacara de la sesión, ahora debemos probar que podemos dar ping a la ip 192.168.30.70

Ahora probamos entrando por telnet con la nueva IP


system telnet 192.168.30.70

6 Dar salida de Internet a la OLT

Para este paso lo que haremos es usar la VLAN de Gestión para asignarle un ip a nuestra OLT y crear una ruta. Debemos conectarnos a la OLT por telnet.

Probar salida a internet, damos ping a 8.8.8.8 desde la OLT

Creamos la VLAN 700 que en el Router especificamos con la red 192.168.70.0/24


OLT> enable

OLT# config

OLT(config)# vlan 700

 Create vlan successfully:

  700
OLT(config)# vlan-name 700 VLAN-GESTION


OLT> enable

OLT# config

OLT(config)# interface vlanif 700

OLT(config-interface-vlanif-700)# ip address 192.168.70.2 24

Creamos ruta hacia el gateway de nuestra red 192.168.70.0/24


OLT> enable

OLT# config

OLT(config)# ip route 0.0.0.0/0 192.168.70.1

Taggeamos la VLAN al puerto Uplink 1


OLT> enable

OLT# config

OLT(config)# interface ge 0/0

OLT(config-interface-ge-0/0)# vlan mode 1 trunk

OLT(config-interface-ge-0/0)# vlan trunk 1 700

ge0/0/1: trunk vlan allowed , failed: 0, success: 1

Probamos dando ping

7 Creamos un usuario en la OLT, el cual nos servirá para conectarlo con AdminOLT

Siguiente Paso

Ahora podrá agregarla a AdminOLT, puede seguir los pasos de manual Agregar OLT C-Data
